Anpassungen für GraphViz und PlantUML

vorhergehende Artikel in: Markup
11.05.2025

Ich habe hier schon verschiedentlich über die Anwendung des PlantUML- oder GraphViz- Formats geschrieben. Beide sind extrem vielseitig - sowohl für eher traditionelle Darstellungen von Graphen oder Entity-Relationship-Diagrammen als auch für zum Beispiel die Dokumentationen von Public Key Infrastrukturen

Manchmal kann es jedoch vorkommen, dass die Ergebnisse beim Rendering nicht ganz den Anforderungen entsprechen. Das Rendering lässt sich durch das Setzen von Style-Attributen anpassen - das kann traditionell in der entsprechenden Datei selbst geschehen - oder aber als Kommandozeilenparameter direkt beim Rendern.

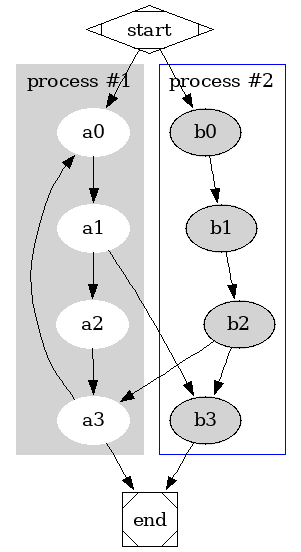

Hier zunächst ein Beispiel für den Einfluss von Parametern beim Rendern von GraphViz: Zunächst die Defaultparameer, anschließend die mittels Style-Attributen angepasste Version:

Fügt man nun die folgenden Style-Attribute in die Definition des Graphen ein:

splines=ortho
nodesep=.5
ranksep=.2

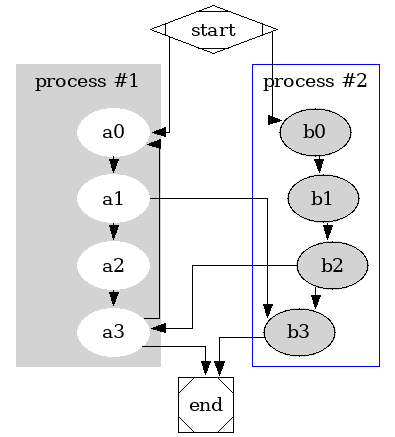

ändert sich das Aussehen wie folgt:

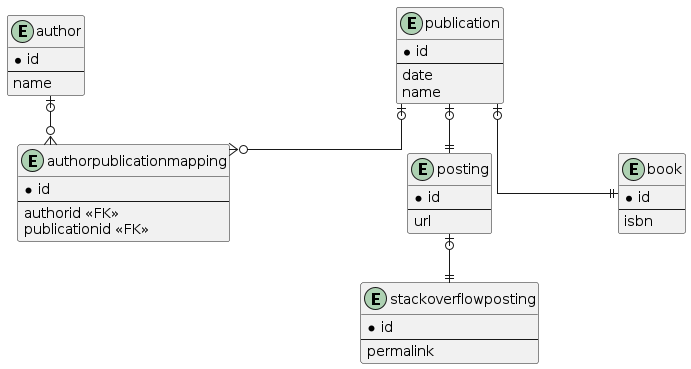

Für Plantuml gilt dasselbe: Aus der Darstellung mit den Default-Werten für die Style-Attribute wird:

Ändert man das Verhalten durch explizite Spezifikation von Style-Attributen wie folgt:

skinparam linetype ortho
skinparam nodesep 100
skinparam ranksep 20

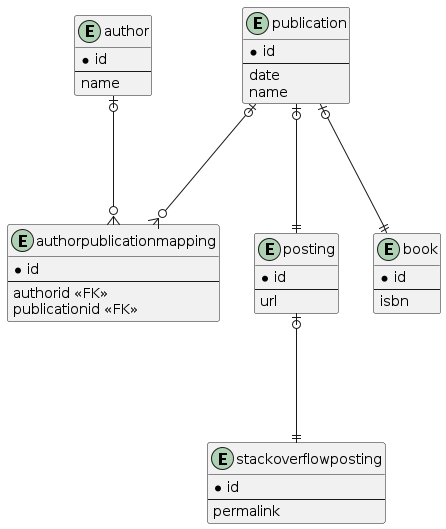

wird daraus:

Wie bereits angedeutet muss man diese Parameter nicht in der Definition der Graphik selbst setzen - beide Visualisierungssysteme erlauben so etwas auch per Kommandozeilenschalter, nur die konkrete Ausprägung unterscheidet sich ein wenig: Für PlantUML würde ein entsprechender Aufruf zum Beispiel so aussehen:

java -jar plantuml-8059.jar -stdrpt:1 -tsvg -config config.ini model.dot

Die Date config.ini würde dann die Attribute in der bereits bekannten Form beinhalten - also etwa

skinparam linetype ortho
skinparam nodesep 50
skinparam ranksep 20

Für GraphViz dagegen würde das Erstellen einer Graphik mit angepassten Werten für Attrinute zum Beispiel so aussehen:

dot -Tsvg doc.dot -Gsplines=ortho >deps.svg
