DOT-Export aus dWb+

vorhergehende Artikel in: Java dWb+ Komponenten Markup
24.07.2016

Bereits seit längerem war ein Feature in dWb+ in der Beta-Phase, das es unkompliziert erlaubt, Workspaces in beliebige andere Formate zu exportieren. Während dieser Tests wurden verschiedene Formate als Testsubjekt herangezogen - unter anderem DOT.

Dataflow Workbench dWb+ Nach dem Ende der BetaPhase wurde das Interface dieser Funktionalität nochmals angepasst und Änderungen am Deployment vorgenommen, die es erlauben, schneller und unkomplizierter neue Formate zu unterstützen.

Die einzelnen Formate werden als self-contained JAR-Dateien realisiert und über das bisher bereits existierende Verzeichnisschema in den Boot-Classpath der Anwendung integriert.

Alle so hinzugefügten Formate stehen dann beim Export eines Workspace zur Verfügung. Im Zuge der Betatest-Phase wurde ein weiteres Format implementiert: Das Format DOT ist eine einfach gehaltene, aber mächtige Beschreibungssprache für die visuelle Darstellung von Graphen. Die neue Export-Komponente erzeugt eine solche DOT-Datei, die mit entsprechenden Tools in eine graphische Darstellung transformiert werden kann.

Der Vorteil der Visualisierung über diesen Export gegenüber den Möglichkeiten, Workspaces direkt aus der Anwendung heraus als PDF oder SVG zu erzeugen ist, dass der Export Gruppen- oder Unterworkspaces direkt mit exportiert und diese dann auch direkt mit in der visuellen Darstellung auftauchen.

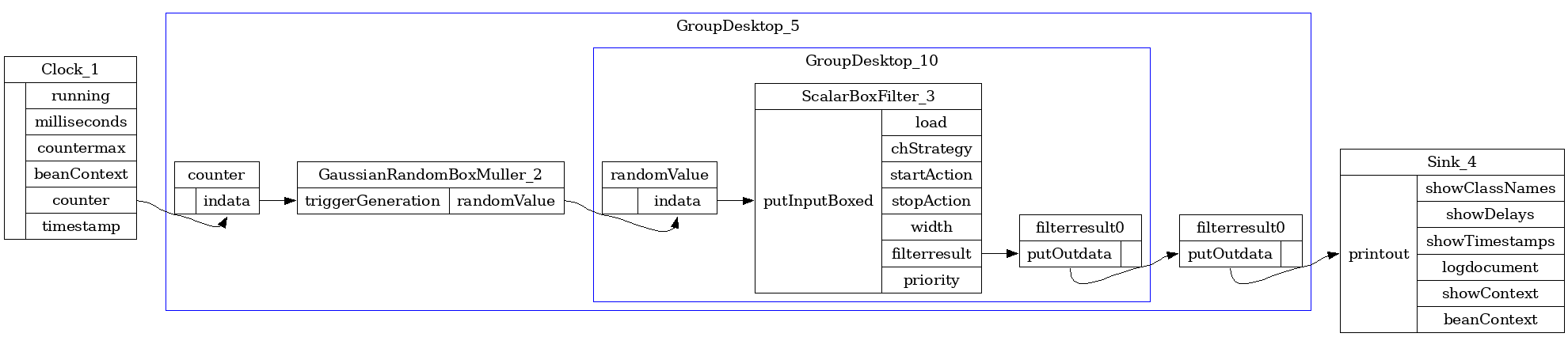

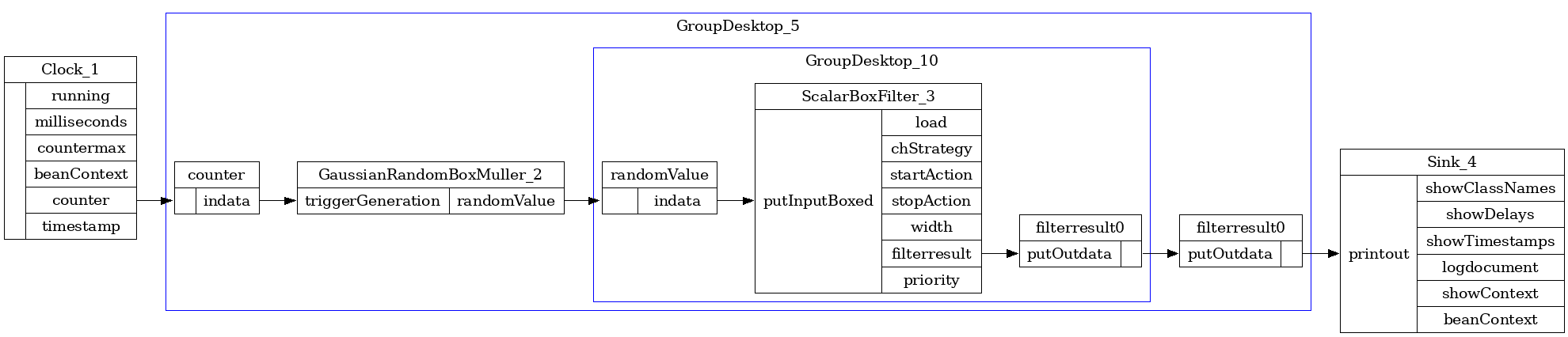

Zur Verdeutlichung sind unten drei Screenshots angehängt, die eine Aufnahme des Workspace zeigen, eine Aufnahme des Exports als PDF (man bemerke die fehlenden Informationen zum Inhalt des Group-Workspace) und eine Aufnahme der Visualisierung des DOT-Exports. Der Vollständigkeit halber ist die beim Export entstandene DOT-Datei hier wiedergegeben.

Lizenz
DOT-Datei
